BIS ZU 20 kW LASERLEISTUNG

Entdecken Sie die Leistung und Effizienz der DURMA Laser HD-F Faserschneidanlage. Diese hochmodernen Faserlaserschneidemaschinen bieten Ihnen ein schnelleres Schneiden und eine herausragende Energieeffizienz im Vergleich zu herkömmlichen CO2-Lasern.

Mit der Hightech-Faserlaserschneidetechnologie von DURMA wird das Schneiden zum Kinderspiel. Die Maschinen sind nicht nur einfach zu bedienen, sondern auch leicht zu warten. Dank der hocheffizienten Komponenten, die in den DURMA Faserlaserschneidanlagen zum Einsatz kommen, erhalten Sie eine unschlagbare Kombination aus Qualität, Leistung und Effizienz, die den Wert Ihres Unternehmens steigert.

Die präzisen Helis-Zahnräder ermöglichen extrem hohe Beschleunigungswerte von bis zu 28 m/s², eine beeindruckende Bewegungsgeschwindigkeit von 170 m/min und bemerkenswerte Positionierungstoleranzen von nur 0,05 mm. Mit diesen herausragenden Merkmalen können Sie Ihre Produktivität steigern und gleichzeitig eine außergewöhnliche Schnittqualität erreichen.

Die DURMA Faserlaserschneidanlagen überzeugen nicht nur durch ihre technische Leistung, sondern auch durch ihre robuste und modulare Bauweise. Sie sind mit einem ausgezeichneten Filtersystem ausgestattet, das für eine saubere Arbeitsumgebung sorgt. Das kompakte Design der Maschinen ermöglicht eine optimale Raumausnutzung in Ihrer Produktionsstätte.

Darüber hinaus zeichnen sich die DURMA Faserlaserschneidanlagen durch ihre effiziente und benutzerfreundliche Struktur aus. Die Bedienung ist intuitiv und einfach, sodass Sie Ihre Projekte mühelos umsetzen können.

Entdecken Sie die einzigartige Kombination aus Leistung, Präzision und Benutzerfreundlichkeit mit der DURMA Laser HD-F Faserschneidanlage. Steigern Sie Ihre Produktivität, erreichen Sie herausragende Schnittergebnisse und setzen Sie neue Maßstäbe in Ihrer Branche.

SIEMENS Steuerung Sinumerik 840D
SIEMENS Linearführungen
Programmiersoftware (Lantek oder Metalix)
PRECITEC Schneidkopf
IPG Laserquelle

  • Schnelligkeit und Energieeffizient
  • Hohe Präzision und Qualität

  • Robustes und modulares Design

  • Deutsche Komponenten

Automatisierte Lagersysteme

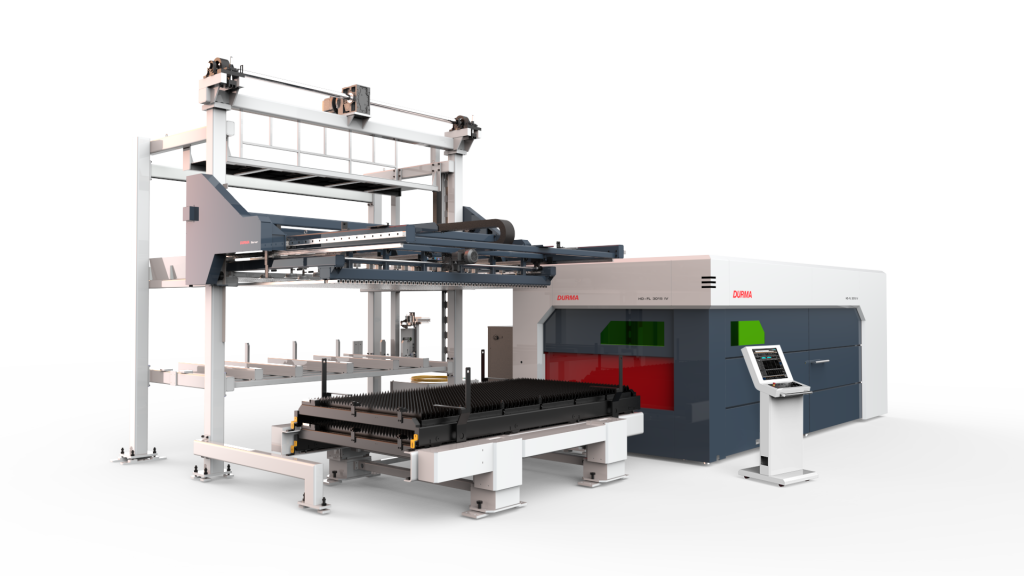

Laserschneidanlage mit D-Loader

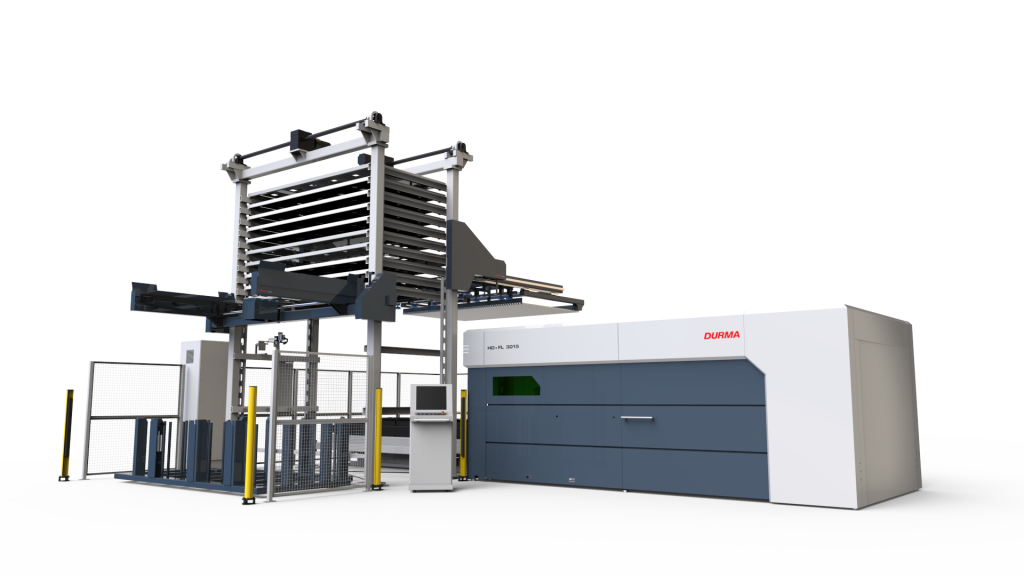

Laserschneidanlage mit D-Tower

Wichtige Merkmale, die diese Maschine auszeichnen:

Automatischer Wechseltisch
Durch den Einsatz des Wechseltisches wird das Beladen der Schneidanlage mit Rohblechen sowie auch das Entladen der bearbeiteten Teile parallel zum Schneidvorgang ermöglicht und Ihre Produktivität somit gesteigert.

Laserschneidkopf
Der PRECITEC Pro Cutter F150 bietet eine Komplettlösung für das Faserlaserschneiden. Er führt Schneidvorgänge aus, bei denen die innovativen Verfahrenstechniken mit den bewährten Verfahren unter Einhaltung der Sicherheit und mit höchst möglicher Leistung miteinander kombiniert werden.
Durch den integrierten, kapazitativen Abstandssensor wird der Schneidkopf selbst bei hohen Geschwindigkeiten nicht durch Stärkenunterschied der Bleche beeinträchtigt.
Durch die Kombination aus bewährten Verfahrenstechniken mit optimierten Konzepten, wird bei einer Laserstärke von 6 bis 8 kW im Infrarotbereich gearbeitet.
Hochwertige Optik unter Einhaltung von höchsten Qualitätsstandards bei der Fertigung und Montage sorgen für optimale Laserstrahlführung auch bei hoher Laserleistung mit hoher Fokuslagenstabilität.

  • Fokuslagenverstellung automatisch oder manuell
  • Fokussierlinse wird durch zusätzliches Schutzglas vor Schmutz geschützt
  • Anzeige der Betriebszustände über LED-Anzeige: Druck, Temperatur, Verschmutzung und Fokuslage
  • Kapazitive Abstandsmessung
  • Integrierte Bluetoothfunktion zur Datenübertragung auf Ihr Smartphone oder Tablet
  • Keramikteil als Schutz des Laserkopfes bei Kollisionen

HD-F Serie
Zahnstangen-Antriebssystem
Die 2D-Laserschneidanlagen der Modellreihe HD-F sind mit Ritzel- & Zahnstangengetriebe ausgestattet. Bei diesem Antriebssystem werden die Bewegungsachsen über ein Zahnstangensystem bewegt. Durch die hochpräzise laufenden Schrägzahnräder werden sehr hohe Beschleunigungs- (10m/s²) und Genauigkeitswerte (0,05mm) sowie eine hohe Bewegungsgeschwindigkeit (100m/Min.) erreicht.

HD-FL Serie
Linearantrieb
Die 2D-Laserschneidanlagen der Modellreihe HD-FL sind mit Servomotoren ausgestattet. Die Bewegungsachsen werden über Hochgeschwindigkeits-Linearmotoren bewegt durch die sehr hohe Beschleunigungs- (20m/s²) und Genauigkeitswerte (0,03mm) sowie eine hohe Bewegungsgeschwindigkeit (max. 200m/Min.) erreicht werden.

CNC-Steuerung SIEMENS Sinumerik 840D

  • leistungsstarkes 32 Bit- Mikroprozessorsystem
  • DURMA Benutzeroberfläche
  • mit Schneidparameterdatenbank für Schneidanwendungen von Stahl, Edelstahl, Aluminium
  • Auf Grundlage dieser Werte, kann der Bediener leicht eine hervorragende Schnittqualität bei verschiedenen Materialien erreichen
  • Die Laserstärke wird in Abhängigkeit von dem Schneidweg, der Schneidgeschwindigkeit und Dauer des Schneidvorgangs gesteuert
  • Die Steuereinheit hat 6MB Speicherkapazität – optionale Erweiterung über USB-Speicher

Software
CAD/CAM Software (LANTEK oder METALIX) mit optimierter Materialausnutzung (Nesting)

  • Erweiterte Optimierungen: Einstellungsoptimierung
  • Echt-Schriftarten: von Ihrem Betriebssystem unterstützte Schriftarten können direkt auf das zu schneidende Material aufgebracht werden
  • Automatische Eintrittsstelle
  • Vollautomatisches Schneiden
  • Steuerung der Z-Achse
  • Datenaustausch mit einem externen ERP
  • 2D-Konstruktion
  • Grafikdateien (jpeg, bmp, tif, gif, pcx usw.) können verwendet werden
  • DXF, DWG, IGES, DSTV usw. können importiert/exportiert werden
  • Automatische, halbautomatische und manuelle Verschachtelung möglich
  • Gemeinsame Schnitte und Microjoints sind programmierbar
  • Automatisches Anzeigen bei Fehlprogrammierung, Problemen
  • Offene Datenbank, Zugriff auf Arbeitsaufträge, Teile, Bleche, mit Selektionsmöglichkeit

Standardausführung

  • Automatischer Wechseltisch
  • Steuerungseinheit SIEMENS SINUMERIK 840D
  • Autofokusierender PRECITEC Procutter Schneidkopf F150 focus
  • Automatische Prüfung der Blechposition und Blechgröße
  • Laserdiode zur Festlegung von Positionspunkten
  • Automatische Düsenreinigung
  • Zentralschmierung
  • Späneförderer
  • Externe Anwenderschnittstelle zur Ausgabe von Analogwerten (Leistung-Geschwindigkeit -Druck)
  • Externe METALIX oder LANTEK CAD/CAM Software mit Autonesting
  • Arbeitsraumbeleuchtung
  • Mehrkammer-Absaugsystem
  • Warnleuchte
  • Verschiedene Laserschnitt-Optionen auswählbar
  • Schulungsunterstützung für CAD/CAM Programmierung
  • Anwendungsschulung
  • Schaltschrankklimatisierung (Standard für Linearmaschine)
  • Remote-Control: Fernwartungszugang über LAN-Anschluss oder WLAN

Sonderzubehör
Laserquellen:

  • IPG 2000W Fiber Laserquelle (inklusive Kühler)
  • IPG 3000W Fiber Laserquelle (inklusive Kühler)
  • IPG 4000W Fiber Laserquelle (inklusive Kühler)
  • IPG 6000W Fiber Laserquelle (inklusive Kühler)
  • IPG 8000W Fiber Laserquelle (inklusive Kühler)

Weitere Optionen:

  • Kleinteileförderer
  • Laserschnittüberwachung
  • Automatischer Düsenwechsler für Linearmaschinen
  • Kamera mit Überwachung des Schneidraumes
  • Linearantrieb für X1, X2, Y Achsen (inklusive Kühler) + Klimaanlage im Schaltschrank
  • Rohrschneidevorrichtung seitlich max.  Ø400 mm (optional für HD-F)
  • Schaltschrankklimatisierung (optional für HD-F und HD-FS)
  • D-Server: Be- und Entladeeinheit mit Vakuumheber
  • D-Tower: Turm zum Be- und Entladen mittels Vakuumheber (10 Regale)
  • Zusätzliche Programmierlizenz (Dongle)
  • Sonderlackierung
  • Lantek Inside Software Lizenz
  • DURMA-Cloud-Lizenz
  • Kompakt Staubabsaugung (Filter)
  • Lufttrockner
  • Klemmen (2 Stk./Tisch)
  • D-loader
  • M-Loader
  • “Laser Service Set“
    • Enthält : 5 Satz Düsen (1.0 – 1.2 – 1.5 – 1.8 – 2.0 – 2.5 – 3.0)
    • Wattevlies – 100 Stk.
    • Acetone – 50 ml
    • Reinigungstücher (für Linse und Spiegel) – 500 Stk.
    • Keramikeinsätze für Schneidkopf – 3 Stk.
