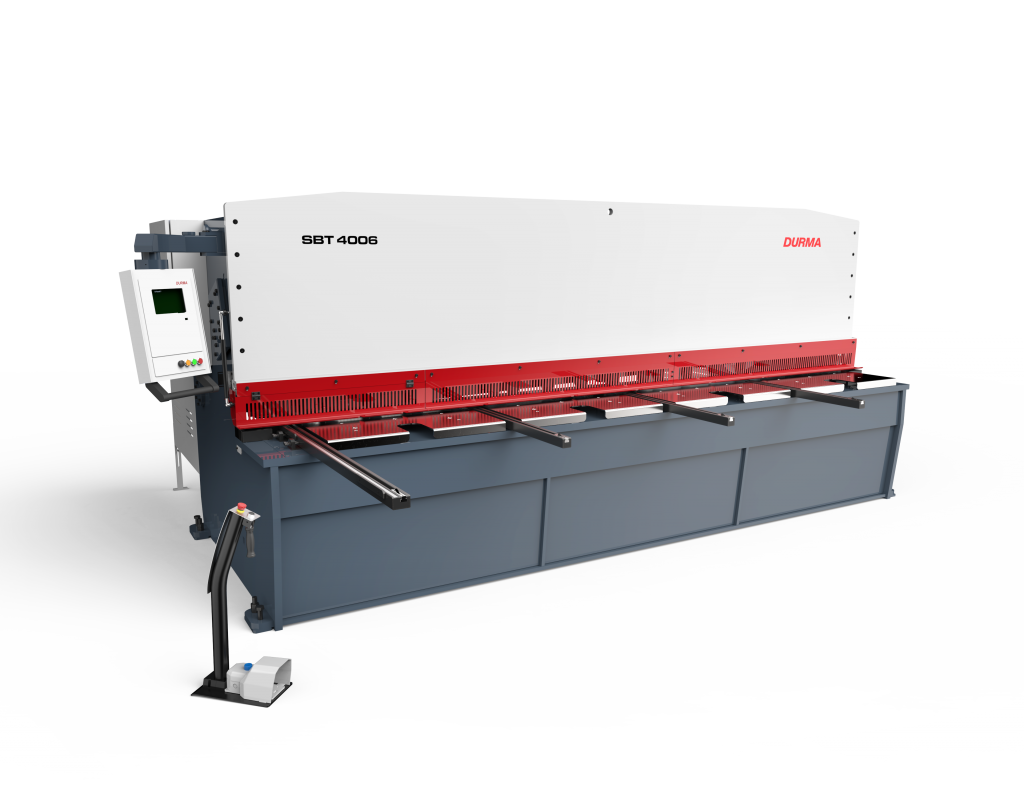

Schwingschnittscheren

Schwingschnittscheren der SBT-Serie sind besonders robust gebaut und deshalb auch hervorragend für das Schneiden dickerer Bleche geeignet. Der Schnittwinkel ist konstruktionsbedingt konstant, die Schnittspaltverstellung erfolgt zentral über ein Stellrad. Der hochklappbare Hinteranschlag wird über die Steuerung positioniert.
Die Schwingschnittschere zeichnet sich durch eine geringe Verdrehung des zu schneidenden Materials aus.

  • Kollisionsschutz

  • Präzise

  • Elegantes Design

  • Effizient

SBT 3006 SBT 3010 SBT 3013 SBT 3016 SBT 3020 SBT 4006 SBT 4013
Schnittlänge mm 3100 3100 3100 3100 3100 4100 4100
Schnittleistung 450 N/mm² mm 6 10 13 16 20 6 13
Schnittleistung 700 N/mm² mm 4 6 8 10 13 4 8
Ausladung mm 50 50 50 350 350 50 350
Hub pro Min. 1/Min. 15 13 13 10 6 12 8
Schnittwinkel ° 1,5 1,5 1,75 2 2 1,5 1,75
Anzahl Niederhalter Anzahl 16 16 16 14 14 20 18
Hinteranschlag mm 1000 1000 1000 1000 1000 1000 1000
Hinteranschlagmotor kW 0,75 0,75 0,75 0,75 0,75 0,75 0,75
Hinteranschlag Geschwindigkeit mm/Sek. 200 200 200 200 200 200 200
Motorleistung kW 15 22 30 37 45 15 30
Auflagearme Anzahl 2 2 2 2 2 3 3
Länge mm 4110 4200 4280 4550 4450 5230 5350
Breite mm 2200 2250 2300 2250 2260 2300 2250
Höhe mm 2100 2100 2350 2250 2450 2150 2250
Gewicht ~kg 7650 9300 12500 15000 21700 11750 16300

DURMA D-Touch 7

  • 7 Zoll farbiges Touchscreen
  • USB-Schnittstelle
  • Ethernet: RJ-45 10/100M
  • Hinterlegte Datenbank zur automatischen Einstellung von Schnittspalt und Schnittwinkel in Abhängigkeit von Material und Blechstärke
  • Erstellung von Programmen
  • Schnittzähler
  • Bedienerfreundlich
  • Schnelle Dateneingabe

Standardausstattung

  • D-Touch 7 Touchscreen CNC Steuereinheit
  • Ausladung 50 mm
  • Hinteranschlag mit Kugelrollspindel 1000 mm
  • Kunsstoffeinsätze für Niederhalter (Materialschonung)
  • 1 Seitenanschlag L= 1500 mm, mit Skala & T-Nut & Kippanschlag
  • 2 Auflagearme L=1000 mm, mit T-Nut und Kippanschlag
  • Tischbleche mit Kugelrollen
  • Stufenlos einstellbare Schnittlänge
  • manuelle Schnittspaltverstellung
  • automatisch hochklappbarer Hinteranschlag
  • Schnittlinienbeleuchtung
  • Oberes Messer zweimal und unteres Messer viermal drehbar

Sonderzubehör

  • Lichtvorhang für Fingerschutz
  • Ausladung 350 mm
  • Ausladung 500 mm
  • Pneumatische Blechhochhaltevorrichtung „Durma I“
  • Pneumatische Blechhochhaltevorrichtung ohne Blechrückführung „Durma IV“
  • Blechführung hinten
  • Hinteranschlag 1250 mm
  • Hydraulische Antidreh-Vorrichtung für SBT 3016 und SBT 4013
  • zusätzlicher Auflagearm L= 2 m mit vertikal Stütze
  • zusätzlicher Auflagearm L= 3 m mit vertikal Stütze
  • Verlängerungsarm L= 2 m mit vertikal Stütze
  • Verlängerungsarm L= 3 m mit vertikal Stütze
  • Seitenanschlagsverlängerung L= 2 m mit vertikal Stütze
  • Seitenanschlagsverlängerung L= 3 m mit vertikal Stütze
  • Seitenanschlag rechts L= 1500 mm, mit Skala, T-Nut mit vertikal Stütze
  • Kugel im Seitenanschlag oder in Tragarmen
  • verstellbarer Winkelanschlag 0-180°
  • CNC gesteuerte, motorische Schnittspaltverstellung
  • Laser Schnittlinie
  • Ersatzmesser – 1 Satz Ober- und Untermesser
  • Ölkühler
  • Sonderlackierung
  • Steuerpult auf der anderen Seite
  • Ölheizung
  • Schaltschrankklimatisierung
