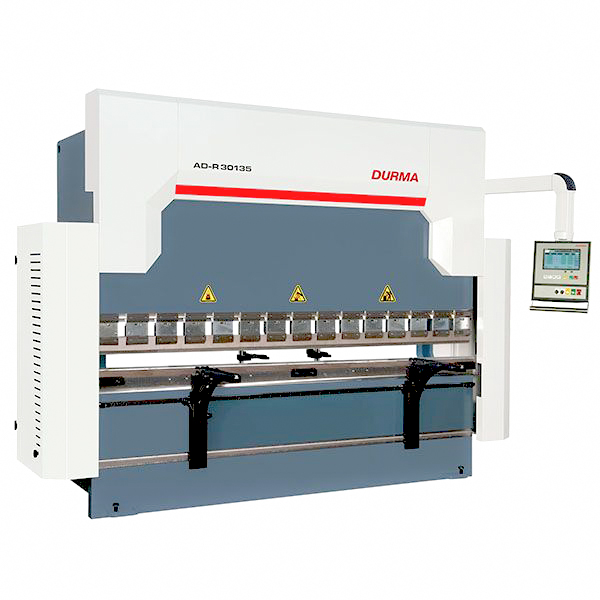

DIE LEGENDE UNTER DEN DURMA MASCHINEN

Abkantpressen der Baureihe AD-R decken eine ausgesprochen große Bandbreite von Presskräften und Abkantlängen ab und zeichnen sich durch ihre Wirtschaftlichkeit aus. Für Anwender heißt das: hohe Einsparpotenziale bei Aufgabenstellungen jeglicher Größenordnung.

  • 3 CNC-gesteuerte Achsen
  • Presskräfte: 600 bis 4.000 kN
  • Presskräfte: 600 bis 4.000 kN
  • Abkantlängen 1.250 bis 6.050 mm
  • Motorisches Hinteranschlagssystem mit Kugelgewindespindeln und Linearführungen
  • Manuelle Bombierung Standard, CNC-gesteuerte Bombierung als Option
  • Manuelle Bombierung oder CNC-gesteuerte Bombierung als Option



  • Hinteranschlagsystem mit Kugelgewindespindeln und Linearführungen



  • 3 CNC-gesteuerte Achsen



  • Abkantlängen 2.550 bis 6.050 mm

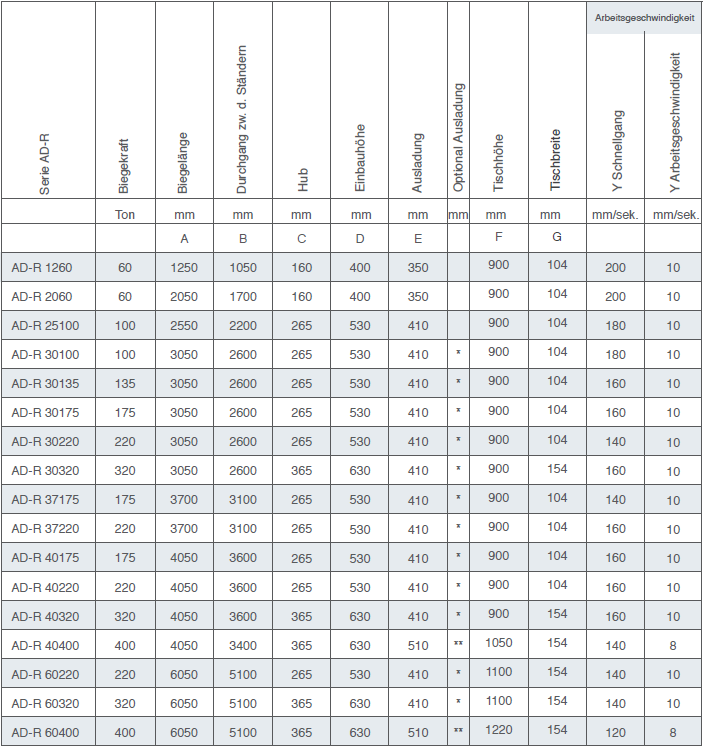

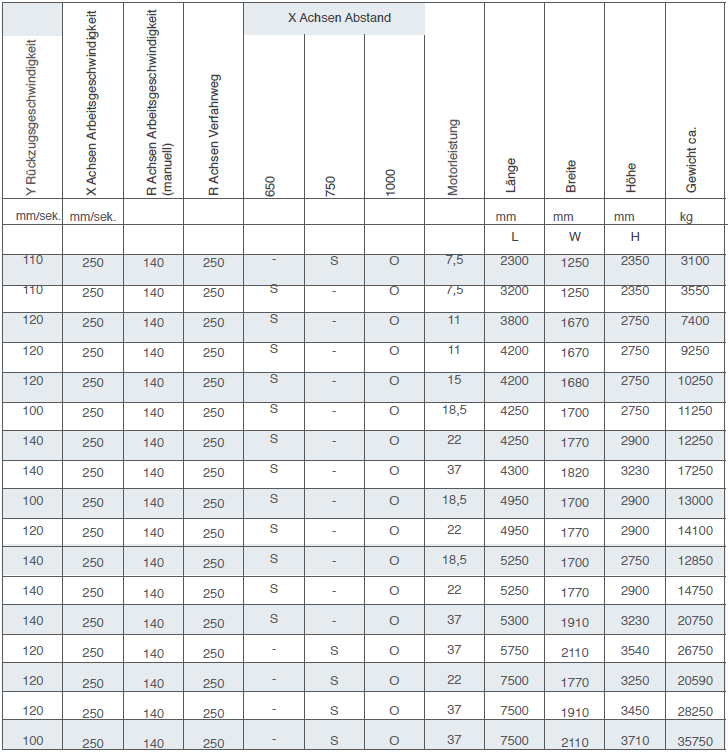

Technische Daten

* Optionale Ausladung = 750 mm

** Ausladung = 750, 1000 bzw. 1250 mm

*** 500 mm/sek. Rücklaufgeschwindigkeit auf AL.

Alle Maschinen werden ensprechend den jeweils optinalen Werten eingestellt.

S = Standard

O = Option

  • DURMA DT 10
  • CYBELEC ModEva DT 15
  • DELEM DA 66T
  • DELEM DA 69T
  • NEU: DELEM DT 22 3D
  • CYBELEC ModEva 19T 3D Colour Graphic

DURMA DT 10 :

  • Zeichnungseingabe direkt über die Touchoberfläche
  • Wartungsanfrage per Internet
  • Diagnose-Modus
  • Leichtes Programmieren
  • Automatische Sequenz Biegevorgänge
  • Gesenkprogrammieren und
    Gesenkbibliothek

CYBELEC ModEva DT 15:

  • 15-Zoll-Farb-Touchscreen
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • Zeichnungseingabe direkt über die Touchoberfläche
  • Liste vorprogrammierter Biegevorgänge
  • Leichte und schnelle Datenübertragung
  • Hohe Leistung
  • Multi-Biegesimulations-Feature (Kollisionserkennung)
  • Simulationsmöglichkeit für verbesserte Blechführung
  • Multi-Tasking- und Dateienverwaltung per Windows XP
  • CE-Sicherheitsmanagement
  • Ethernet-Anschluss für externe Programmierung und Arbeitsvorbereitung
  • Offline-Software

DELEM DA 66T:

  • 2D grafischer Touchscreen Progammiermodus
  • 3D Visualisierung in Simulation und Produktion
  • 17-Zoll hochauflösender Farb- TFT Monitor
  • Vollständige Windows Anwendungssuite
  • DELEM modusys Kompatibilität
  • USB- und Peripherie- Schnittstelle
  • Multitasking-Umgebung
  • Sensor Biege- und Korrekturschnittstelle

CYBELEC MODEVA 19T:

  • 19-Zoll Farb-Touchdisplay
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • 3D-Simulation und Kollisionserkennung
  • Importieren von 3D Modellen (MetaBEND, IGES)

Standardausführung:

  • Y1, Y2,  X=650 mm
  • Manuelle Bombierung
  • Steuerungseinheit – CNC DT-15 Graphische Steuerungseinheit
  • Europäisches Klemmsystem
  • 60 mm Matrizenhalter (nur für europäische Matrizen)
  • Ausladung 350 mm
  • Hinteranschlag: motorisch mit Linearführung & Kugelgewindespindel
  • Hinteranschlagfinger höhenverstellbar
  • Hinteranschlag Motor: Servo
  • verschiebbare Auflagearme mit Linearführung auf der ganzen Länge
  • Sicherheitsabdeckungen (seitlich)

Sonderzubehör
(Abhängig von Abkantlänge und Presskraft verfügbar)
Hinteranschlagachsen:

  • R Achse X=650 mm X,R (AL )
  • R Achse X=650 mm X,R, Z1, Z2 (AL)

Steuerung:

  • DELEM DA 58T
  • DELEM DA 66T
  • CYBELEC MODEVA 19T

Sicherheitssystem:

  • CE mit manueller F.AKAS II M -FPSC-B-C (SAFETY PLC)

Werkzeuge:

  • Verschiedene Werkzeugklemmsysteme sowie Werkzeuge zur Auswahl. Gerne beraten wir Sie hierzu ausführlich.

Weitere Optionen:

  • CNC gesteuerte motorische Bombierung
  • DBEND 3D CAD/CAM Import & Simulations Programm
  • zusätzliche Anschlagfinger
  • Spezialanschlagfinger mit H: 300 mm (für polygonale Biegungen)
  • zusätzliche Auflagearme
  • Ölkühler
  • Ölheizer
  • Klimaanlage für Schaltkasten
  • Vorbereitung für Tandemausführung
  • Zweites Fußpedal
  • Sonderlackierung
  • Steuerpult auf der anderen Seite
