GEBALLTE POWER FÜR EIN SCHNELLES UND PERFEKTES BIEGEN

Weltweit erstes mitfahrendes Sicherheitssystem AKAS 3P

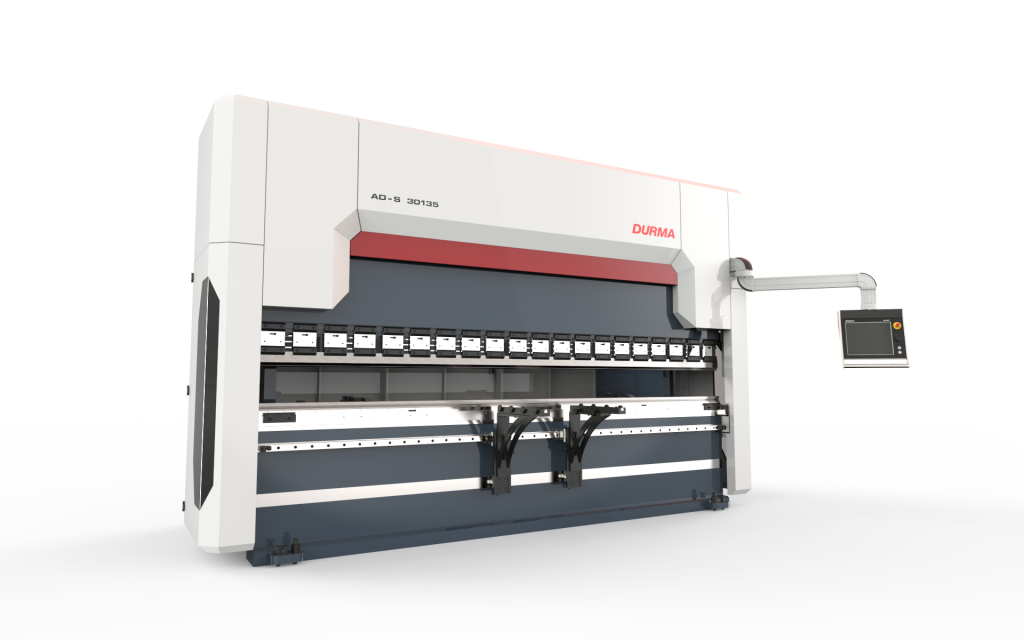

Abkantpressen der Baureihe AD-S decken eine ausgesprochen große Bandbreite von Presskräften und Abkantlängen ab und zeichnen sich durch ihre Wirtschaftlichkeit aus. Für Anwender heißt das: hohe Einsparpotenziale bei Aufgabenstellungen jeglicher Größenordnung.

  • Motorisches Hinteranschlagsystem mit Kugelgewindespindeln und Linearführungen

  • 4 bis 6 CNC-gesteuerte Achsen

  • Presskräfte: 600 bis 6.000 kN

  • Abkantlängen 1.250 bis 6.050 mm

Technische Daten

S = Standart

O = Optional

  • CYBELEC ModEva DT 15
  • DELEM DA 66T
  • DELEM DA 69T
  • NEU: DELEM DT 22 3D
  • CYBELEC ModEva 19T 3D Colour Graphic

DURMA DT 10 :

  • Zeichnungseingabe direkt über die Touchoberfläche
  • Wartungsanfrage per Internet
  • Diagnose-Modus
  • Leichtes Programmieren
  • Automatische Sequenz Biegevorgänge
  • Gesenkprogrammieren und
    Gesenkbibliothek

CYBELEC ModEva 15 T:

  • 15-Zoll-Farb-Touchscreen
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • Zeichnungseingabe direkt über die Touchoberfläche
  • Liste vorprogrammierter Biegevorgänge
  • Leichte und schnelle Datenübertragung
  • Hohe Leistung
  • Multi-Biegesimulations-Feature (Kollisionserkennung)
  • Simulationsmöglichkeit für verbesserte Blechführung
  • Multi-Tasking- und Dateienverwaltung per Windows XP
  • CE-Sicherheitsmanagement
  • Ethernet-Anschluss für externe Programmierung und Arbeitsvorbereitung
  • Offline-Software

DELEM DA 66T:

  • 2D grafischer Touchscreen Progammiermodus
  • 3D Visualisierung in Simulation und Produktion
  • 17-Zoll hochauflösender Farb- TFT Monitor
  • Vollständige Windows Anwendungssuite
  • DELEM modusys Kompatibilität
  • USB- und Peripherie- Schnittstelle
  • Multitasking-Umgebung
  • Sensor Biege- und Korrekturschnittstelle

CYBELEC MODEVA 19T:

  • 19-Zoll Farb-Touchdisplay
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • 3D-Simulation und Kollisionserkennung
  • Importieren von 3D Modellen (MetaBEND, IGES)

CNC-Steuerung SIEMENS Sinumerik 840D

  • leistungsstarkes 32 Bit- Mikroprozessorsystem
  • DURMA Benutzeroberfläche
  • mit Schneidparameterdatenbank für Schneidanwendungen von Stahl, Edelstahl, Aluminium
  • Auf Grundlage dieser Werte, kann der Bediener leicht eine hervorragende Schnittqualität bei verschiedenen Materialien erreichen
  • Die Laserstärke wird in Abhängigkeit von dem Schneidweg, der Schneidgeschwindigkeit und Dauer des Schneidvorgangs gesteuert
  • Die Steuereinheit hat 6MB Speicherkapazität – optionale Erweiterung über USB-Speicher

Software
CAD/CAM Software (LANTEK oder METALIX) mit optimierter Materialausnutzung (Nesting)

  • Erweiterte Optimierungen: Einstellungsoptimierung
  • Echt-Schriftarten: von Ihrem Betriebssystem unterstützte Schriftarten können direkt auf das zu schneidende Material aufgebracht werden
  • Automatische Eintrittsstelle
  • Vollautomatisches Schneiden
  • Steuerung der Z-Achse
  • Datenaustausch mit einem externen ERP
  • 2D-Konstruktion
  • Grafikdateien (jpeg, bmp, tif, gif, pcx usw.) können verwendet werden
  • DXF, DWG, IGES, DSTV usw. können importiert/exportiert werden
  • Automatische, halbautomatische und manuelle Verschachtelung möglich
  • Gemeinsame Schnitte und Microjoints sind programmierbar
  • Automatisches Anzeigen bei Fehlprogrammierung, Problemen
  • Offene Datenbank, Zugriff auf Arbeitsaufträge, Teile, Bleche, mit Selektionsmöglichkeit

Standardausführung

  • Y1, Y2, X, R (4-Achsen) X=650 mm X,R
  • Steuerungeinheit – CNC Cybelec ModEva 19T – PC 1200 3D SW
  • DBEND 3D CAD/CAM Import- & Simulationsprogramm
  • CNC gesteuerte motorische Bombierung
  • Europäische Klemmsystem
  • 60 mm Matrizenhalter (nur für europäische Matrizen)
  • Ausladung 410mm
  • verschiebbare Auflagearme vorne mit T-Nut, Kippanschlag und Führung auf der ganzen Linie
  • Hinteranschlag: Siemens DC Servo motorisch & Linearführung & Kugelgewindespindel
  • Schutzabdeckung

Sonderzubehör
(Abhängig von Abkantlänge und Presskraft verfügbar)
Biegehilfe:

  • Biegehilfe -motor. Höhenanpassung – max. Tragkraft 125 kg
  • Biegehilfe -motor. Höhenanpassung – max. Tragkraft 250 kg
  • Zuführsystem vorne mit Stütze 3 Meter
  • Zuführsystem vorne mit Stütze 3 Meter- pneumatischer Schieber

Steuerung:

  • DELEM DA 69T
  • DELEM DA 66T

Hinteranschlagachsen:

  • X=650 mm X,R,Z1,Z2 (AL)
  • X=650 mm X,R,Z1,Z2,Delta X +/- 125 mm CNC gesteuert
  • X=650 X1,X2,R
  • X=650 X1,X2,R,Z1,Z2
  • X=750 X1,X2,R1,R2,Z1,Z2
  • X=1000 mm X,R (AL )
  • X=1000 mm X,R,Z1,Z2 (AL)
  • X1 X2 Achsen = 1250 mm – für Lichtmasten
  • X1 X2 Achsen = 1250 mm – für Lichtmasten – pneumatischer Schieber

Sicherheitssystem:

  • CE mit manueller F.AKAS II M -FPSC-B-C (SAFETY PLC)
  • CE mit FIESSLER AKAS-3P motorisch + FPSC (SAFETY PLC)
  • CE für Tandem Maschinen FIESSLER AKAS Lichtschranke – Tandem Vorbereitung + Sicherheitsabdeckung mit Schalter

AKAS 3P:
AKAS 3P von FIESSLER: Weltweit das erste mitfahrende Sicherheitssystem für Gesenkbiegepressen, mit dem es möglich ist, in Eilganggeschwindigkeit bis auf den Klemmpunkt zu fahren.
Dabei ist der Bediener während der gesamten Schließbewegung durch das dreidimensionale Lasersicherheitsschutzfeld unterhalb des Biegestempels vor Klemmen oder Quetschen von Fingern oder Hand geschützt.
Somit steigern Sie Ihre Produktivität im Flach- als auch Kastenbiegemodus.
Keine Einstellungen mehr nötig.

Werkzeuge:

  • Verschiedene Werkzeugklemmsysteme sowie Werkzeuge zur Auswahl. Gerne beraten wir Sie hierzu ausführlich.

Weitere Optionen:

  • DAM (Durma Laser-Winkelmesssystem)
  • Klimaanlage für Schaltschrank
  • zusätzliche Auflagearme verschiebbar
  • Zentralschmierung manuell
  • Zentralschmierung motorisch
  • Steuerpult auf der anderen Seite
  • zusätzliche Anschlagfinger
  • Spezialanschlagfinger
  • Ölkühler
  • Parkbereich für Biegehilfe (1 Meter)
  • zweites Fußpedal
  • Matrizenschiene (Nut 12.7mm Breite, 15.8 mm Höhe )
  • Sonderlackierung
  • Tandemvorbereitung
  • Ölheizung
  • Laser-Biegelinie
  • seitliche Schiebetüren
  • DBEND 3D CAD/CAM Import- & Simulationsprogramm

AUTOMATISIERUNG:

ROBOTER

Tandem

Tandem

Tandem

Tridem
