DER KÖNIG UNTER DEN ABKANTPRESSEN

Weltweit erstes mitfahrendes Sicherheitssystem AKAS 3P

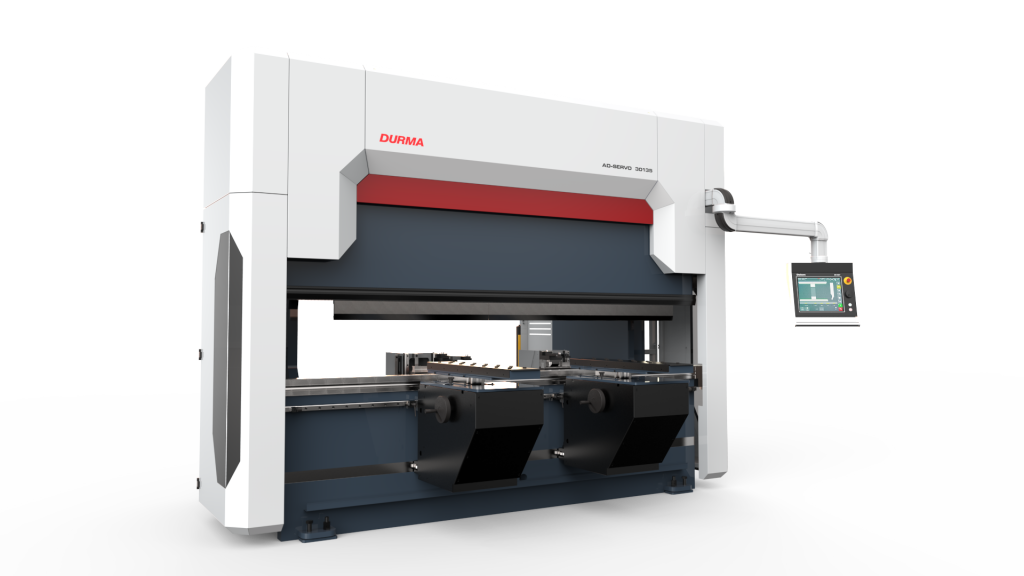

Abkantpressen der Baureihe AD-SERVO decken eine ausgesprochen große Bandbreite von Presskräften und Abkantlängen ab und zeichnen sich durch ihre ausgeprägte Energieeffizienz aus. Für Anwender heißt das:
hohe Einsparpotenziale bei Aufgabenstellungen jeglicher Größenordnung.

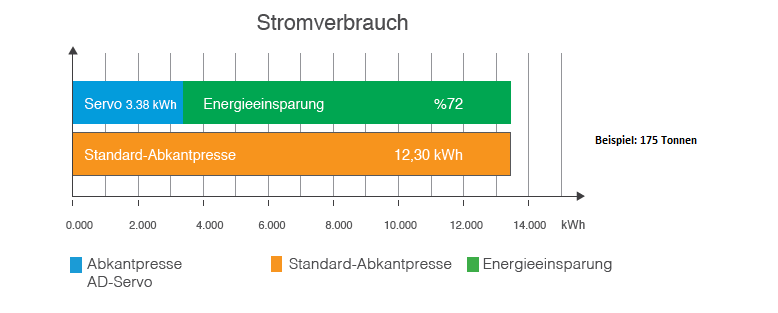

Energieeffiziente Servo-Hydraulikmotoren, im Zusammenspiel mit einer extra hierzu angepassten Steuerung, welche div. Parameter (Software, Ventilblock, Druckzylinder Pumpendruck) optimiert, garantieren Energieeinsparungen von bis zu 72%, sowie eine Produktivitätssteigerung von 60%.

Außerdem ist im Vergleich zu Standardabkantpressen der Ölbedarf um 50% geringer.

  • 4 bis 6 CNC-gesteuerte Achsen
  • Presskräfte: 1.000 bis 3.200 kN
  • Abkantlängen 2.550 bis 6.050 mm
  • Servomotorisches Hinteranschlagsystem mit Kugelgewindespindeln und Linearführungen
  • Steuerung CYBELEC ModEva DT 19T standardmäßig
  • 2 verschiedene Steuerungssysteme zur Option:
    • DELEM DA 69T
    • DELEM DA 66T
  • CNC-gesteuerte Bombierung
  • CNC-gesteuerte Bombierung



  • Servomotorisches Hinteranschlagsystem mit Kugelgewindespindeln und Linearführungen



  • Sehr Energiesparend



  • Abkantlängen 2.550 bis 6.050 mm

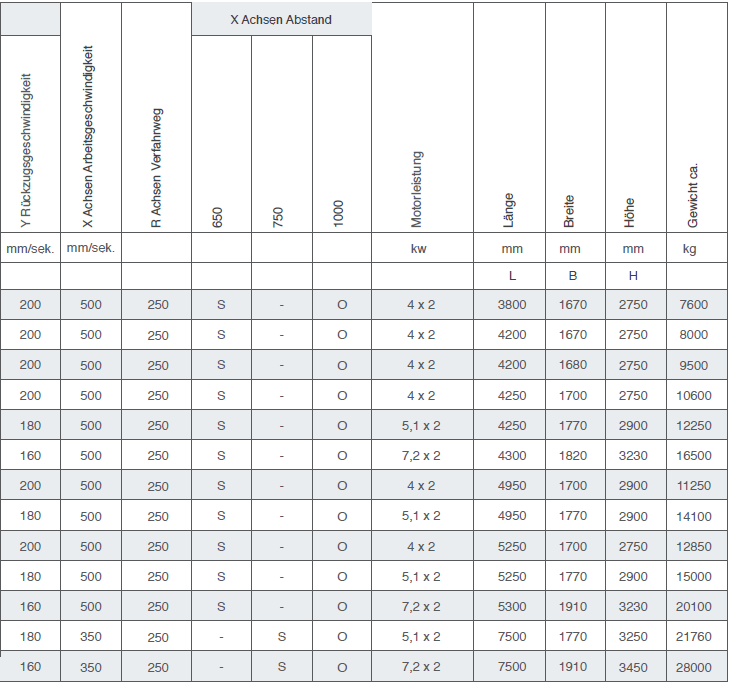

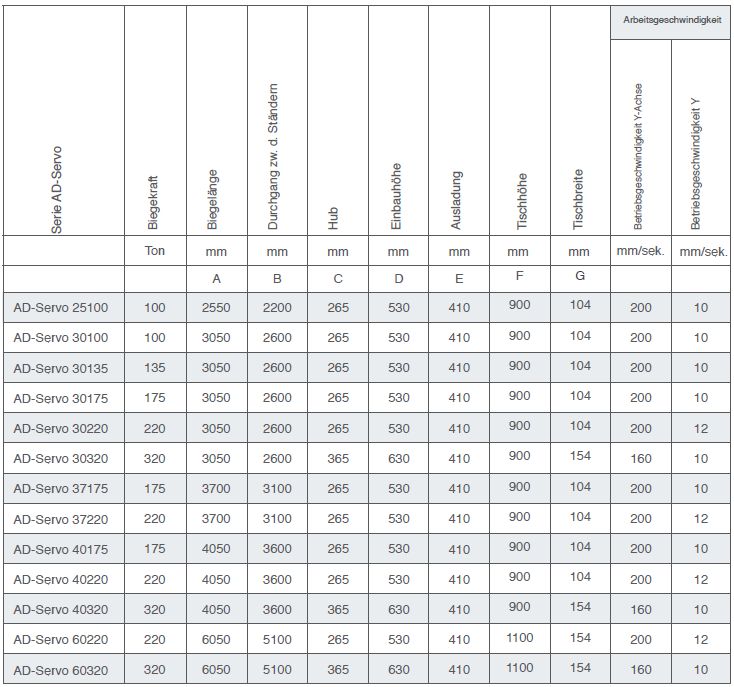

Technische Daten

CYBELEC MODEVA 19T

  • 19-Zoll-Farb-Touchscreen
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • 3D-Simulation und Kollisionserkennung
  • Importieren von 3D Modellen (MetaBEND, IGES)

DELEM DA 66T

  • 2D grafischer Touchscreen Progammiermodus
  • 3D Visualisierung in Simulation und Produktion
  • 17-Zoll hochauflösender Farb- TFT Monitor
  • Vollständige Windows Anwendungssuite
  • DELEM modusys Kompatibilität
  • USB- und Peripherie- Schnittstelle
  • Multitasking-Umgebung
  • Sensor Biege- und Korrekturschnittstelle

DELEM DA 69T

  • höhere Effizienz
  • 2D- und 3D- grafischer Touchscreen Programmiermodus
  • 17-Zoll hochauflösender Farb- TFT Monitor
  • Minimale Einstellzeit
  • DELEM modusys Kompatibilität
  • Sensor Biege- und Korrekturschnittstelle
  • 1GB Speicherkapazität
  • Integriertes OEM-Panel
  • 1280×1024 Pixel, 16-bit Farbe
  • 3D Grafikbeschleunigung

Standardausführung

  • Y1, Y2, X, R (4-Achsen) X=650 mm X,R
  • Steuerung – CNC CYBELEC ModEva 19T
  • CNC gesteuerte motorische Bombierung
  • Europäische Klemmsystem
  • Ausladung
  • verschiebbare Auflagearme vorne mit T-Nut und Kippanschlag
  • Hinteranschlag: Siemens DC Servo mit Linearführung & Kugelgewindespindel
  • Schutzabdeckungen

Sonderzubehör
(Abhängig von Abkantlänge und Presskraft verfügbar)
Biegehilfe:

  • Biegehilfe -motor. Höhenanpassung – max. Tragkraft 125 kg
  • Biegehilfe -motor. Höhenanpassung – max. Tragkraft 250 kg

Hinteranschlagachsen:

  • X=650 mm X,R,Z1,Z2 (AL)
  • X=650 mm X,R,Z1,Z2,Delta X +/- 125mm CNC gesteuert
  • X=650 X1,X2,R
  • X=650 X1,X2,R,Z1,Z2
  • X=750 X1,X2,R1,R2,Z1,Z2
  • X=1000 mm X,R (AL )
  • X=1000 mm X,R,Z1,Z2 (AL)

Steuerung:

  • DELEM DA 69T
  • DELEM DA 66T

Sicherheitssystem:

  • CE mit manueller F.AKAS II M -FPSC-B-C (SAFETY PLC)
  • CE mit FIESSLER AKAS-3P motorisch + FPSC (SAFETY PLC)
  • CE für Tandem Maschinen FIESSLER AKAS Lichtschranke – Tandem Vorbereitung + Sicherheitsabdeckung mit Schalter

AKAS 3P:
AKAS 3P von FIESSLER Weltweit das erste mitfahrende Sicherheitssystem für Gesenkbiegepressen, mit dem es möglich ist, in Eilganggeschwindigkeit bis auf den Klemmpunkt zu fahren.
Dabei ist der Bediener während der gesamten Schließbewegung durch das dreidimensionale Lasersicherheitsschutzfeld unterhalb des Biegestempels vor Klemmen oder Quetschen von Fingern oder Hand geschützt.
Somit steigern Sie Ihre Produktivität im Flach- als auch Kastenbiegemodus.
Keine Einstellungen mehr nötig.

Werkzeuge:

  • Verschiedene Werkzeugklemmsysteme sowie Werkzeuge zur Auswahl. Gerne beraten wir Sie hierzu ausführlich.

Weitere Optionen:

  • DAM (Durma Laser-Winkelmesssystem)
  • Klimaanlage für Schaltschrank
  • Zusätzliche Auflagearme verschiebbar
  • Zentralschmierung manuell
  • Zentralschmierung motorisch
  • Steuerpult auf der anderen Seite
  • zusätzliche Anschlagfinger
  • Ölkühler
  • Parkbereich für Biegehilfe (1 Meter)
  • zweites Fußpedal
  • Matrizenschiene (Nut 12.7 mm Breite, 15.8 mm Höhe)
  • Sonderlackierung
  • Tandemvorbereitung
  • Ölheizung
  • Laser-Biegelinie
  • seitliche Schiebetüren
