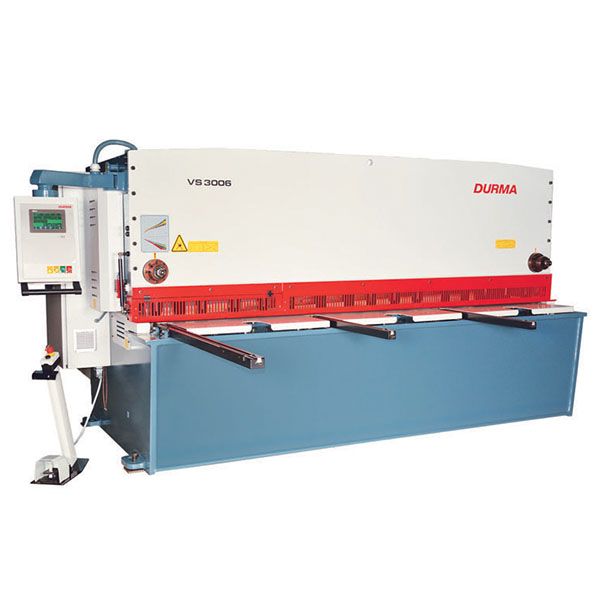

Kulissengeführte Tafelschere

Die kulissengeführten, hydraulischen CNC-Tafelscheren der VS-Serie zeichnen sich durch Ihre robuste Maschinenkonstruktion in Monoblockbauweise aus. Einfach und intuitiv bedienbar, in Verbindung mit ihrer hinterlegten Datenbank, erzielen Sie präzise und perfekte Schnitte. Durch verstellbaren Schnittspalt und Schnittwinkel für jede Anforderung gewappnet.

VS 3006

VS 3010 VS 3013 VS 3016 VS 3020 VS 4006 VS 4013 VS 4016
Schnittlänge mm 3080 3080 3080 3080 3080 4080 4080 4080
Schnittleistung 450 N/mm² mm 6 10 13 16 20 6 13 16
Schnittleistung 700 N/mm² mm 4 7,5 10 12 15,5 4 10 15
Max. Hub pro Min. 1/Min. 20 20 17 12 12 20 13 9
Schnittwinkel ° 0,5 – 2 0,5 – 2 0,5 – 2,5 0,5 – 2,5 0,5 – 2,5 0,5 – 2 0,5 – 2,50 0,5 – 2,50
Anzahl Niederhalter Anzahl 16 16 17 14 14 20 20 17
Hinteranschlag mm 1000 1000 1000 1000 1000 1000 1000 1000
Hinteranschlag Geschwindigkeit mm/Sek. 200 200 200 200 200 200 200 200
Motorleistung kW 11 22 30 45 45 11 30 45
Auflagearme Anzahl 3 3 3 3 3 4 4 4
Länge mm 4100 3800 4200 4130 4100 5150 5200 5890
Breite mm 3650 3550 3560 3820 3700 3550 3560 3625
Höhe mm 1950 2150 2450 2570 2650 2050 2550 2950
Gewicht ~kg 7980 9300 12860 18150 21400 10470 17720 24400
VS 4020 VS 6006 VS 6013 VS 6016 VS 6020 VS 6025 VS 8010 VS 10013
Schnittlänge mm 4080 6080 6080 6080 6080 6100 8100 10100
Schnittleistung 450 N/mm² mm 20 6 13 16 20 25 10 13
Schnittleistung 700 N/mm² mm 15,5 4 10 12 15,5 19 7,5 10
Max. Hub pro Min. 1/Min. 8 10 10 10 6 6 6 6
Schnittwinkel ° 0,5 – 2,50 0,5 – 2 0,5 – 2,50 0,5 – 2,50 0,5 – 3,25 0,5 – 3,4 0,5 – 2 0,5 – 2,2
Anzahl Niederhalter Anzahl 21 29 29 29 29 30 40 52
Hinteranschlag mm 1000 1000 1000 1000 1000 1000 1000 1500
Hinteranschlag Geschwindigkeit mm/Sek. 200 200 200 200 200 200 200 200
Motorleistung kW 45 22 37 45 45 55 30 45
Auflagearme Anzahl 4 6 6 6 6 6 7 9
Länge mm 5900 7300 7400 7400 8100 7850 9100 11500
Breite mm 3775 3400 3700 3790 4100 4250 4200 4240
Höhe mm 2950 2750 2900 2950 3530 3400 3280 3800
Gewicht ~kg 30320 25500 33820 39300 61000 72000 87000 147000

DURMA D-Touch 7

  • 7 Zoll farbiges Touchscreen
  • USB-Schnittstelle
  • Ethernet: RJ-45 10/100M
  • Hinterlegte Datenbank zur automatischen Einstellung von Schnittspalt und Schnittwinkel in Abhängigkeit von Material und Blechstärke
  • Erstellung von Programmen
  • Schnittzähler
  • Bedienerfreundlich
  • Schnelle Dateneingabe

Standardausstattung

  • D-Touch 7 Touchscreen CNC Steuereinheit
  • CNC-gesteuerte motorische Schnittspaltverstellung über Obermesser (bis VS 4013)
  • CNC-gesteuerte motorische Schnittspaltverstellung über Untermesser (patentiert) (ab VS 4016)
  • Kunsstoffeinsätze für Niederhalter (Materialschonung)
  • variabel Schnittlängeneinstellung über CNC
  • Schnittwickelverstellung über CNC
  • Tischbleche mit Kugelrollen
  • Hinteranschlag auf Kugelumlaufspindeln 1000 mm
  • hochklappbarer Fingerschutz auf 1000 mm
  • 1 Seitenanschlag L= 1500 mm, mit Skala, T-Nut & Kippanschlag
  • 2 Auflagearme L=1000 mm, mit T-Nut & Kippanschlag (bis VS 3020)
  • 3 Auflagearme L=1000 mm, mit T-Nut & Kippanschlag (ab VS 4006 bis VS 4020)
  • 5 Auflagearme L=1000 mm, mit T-Nut & Kippanschlag (ab VS 6006 bis VS 6016)
  • Schnittlinienbeleuchtung
  • Oberes und unteres Messer viermal drehbar (4 Seiten einsetzbar)

Sonderzubehör

  • Lichtvorhang für Fingerschutz
  • Ausladung 500 mm
  • Pneumatische Blechhochhaltevorrichtung „Durma I“
  • Pneumatische Blechhochhaltevorrichtung ohne Blechrückführung „Durma IV“
  • Blechhochhaltevorrichtung mit Förderband und Schrottcontainer
  • CNC-Materialzuführungssystem
  • hintere Blechrutsche
  • Hinteranschlag 1250 mm
  • Hydraulisch hochklappbarer Hinteranschlag
  • X1, X2 Achsensteuerung
  • verstellbarer Winkelanschlag 0-180°
  • zusätzlicher Auflagearm L= 2 m mit vertikal Stütze
  • zusätzlicher Auflagearm L= 3 m mit vertikal Stütze
  • Verlängerungsarm L= 2 m mit vertikal Stütze
  • Verlängerungsarm L= 3 m mit vertikal Stütze
  • Seitenanschlagsverlängerung L= 2 m mit vertikaler Stütze
  • Seitenanschlagsverlängerung L= 3 m mit vertikal Stütze
  • Seitenanschlag rechts L= 1500 mm, mit Skala, T-Nut und vertikaler Stütze
  • Kugel im Seitenanschlag oder in Tragarmen
  • CNC Frontzuführsystem für 3 Meter
  • Laser Schnittlinie
  • Ersatzmesser (Standard Ober- u. Untermesser)
  • Ersatzmesser (Ober- u. Untermesser speziell für Edelstahl)
  • Ölkühler
  • Hydr. Verdrehminimierung für schmale Abschnitte
  • Zentralschmierung manuell
  • Zentralschmierung motorisch
  • Sonderlackierung
  • Steuerpult auf der anderen Seite
  • Ölheizung
  • Schaltschrankklimatisierung
